域格ASR平台模块 - Android下模块端口加载
适用模块：CLM920 JC3、CLM920 JC3 3.0、CLM920 JD3、CLM920 JC5、CLM920 JD5、CLM920 CV9、CLM920 HV9、CLM920 HV9 V2、CLM920 HV9 G、CLM920 HE9、CLM920 MV9、CLM920 LV9、CLM920 KV5、CLM920 KV3
1、识别模块

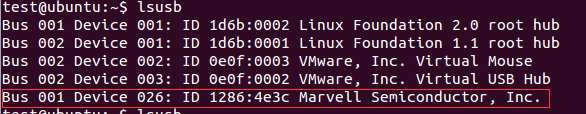

域格ASR模块VID、PID分别为1286、4E3C。确认使用lsusb可以找到模块。
2、内核添加相关配置
域格ASR模块interface分布如下
interface 0 → RNDIS
interface 1 → CDC-DATA
interface 2 → DIAG
interface 3 → AT
interface 4 → Modem
其中的RNDIS端口需要加载成网卡，不能加载成ttyUSB，因此需要将interface 0、1过滤。
端口过滤的方式因kernel版本差异有所不同，可根据kernel版本情况选择以下一种方式对应修改即可。
① kernel 版本支持 RSVD 的，在 option.c(一般位于内核目录下的drivers/usb/serial/option.c)中的 option_ids 中添加 RSVD，可使驱动在加载时自动跳过RSVD指定的interface。
在文件中找到option_ids[]的数组，添加域格模块的VID和PID：
设置interface 0、1不加载option驱动，添加内容如下：
② kernel 版本支持 blacklist 的，在 option.c(一般位于内核目录下的drivers/usb/serial/option.c)中的 option_ids 中直接添加blacklist，让驱动在加载时自动跳过blacklist指定的interface。
在文件中找到option_ids[]的数组，添加域格模块的VID和PID：
设置interface 0、1不加载option驱动，添加内容如下：
添加blacklist到option_ids数组中：
③ 不支持以上两种方式的，先在option_ids[]数组中添加模块的VID和PID：

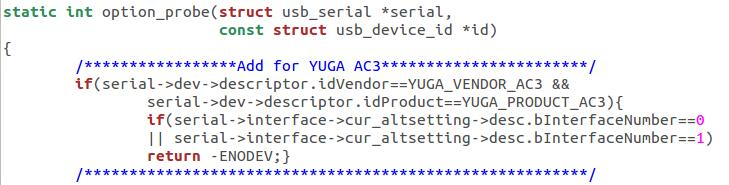

再在option_probe函数内判断当前interface号进行过滤：
3、核对驱动加载情况
编译完成后，通过查询命令：ls /dev/ttyU*，应有ttyUSB0、ttyUSB1、ttyUSB2三个端口，如下图：
interface 2加载成了ttyUSB0，interface 3加载成了ttyUSB1，interface 4加载成了ttyUSB2，对应功能如下
ttyUSB0 → DIAG
ttyUSB1 → AT
ttyUSB2 → Modem
